सुपर मिनी प्लैनेटरी बॉल मिल
अनुप्रयोगों

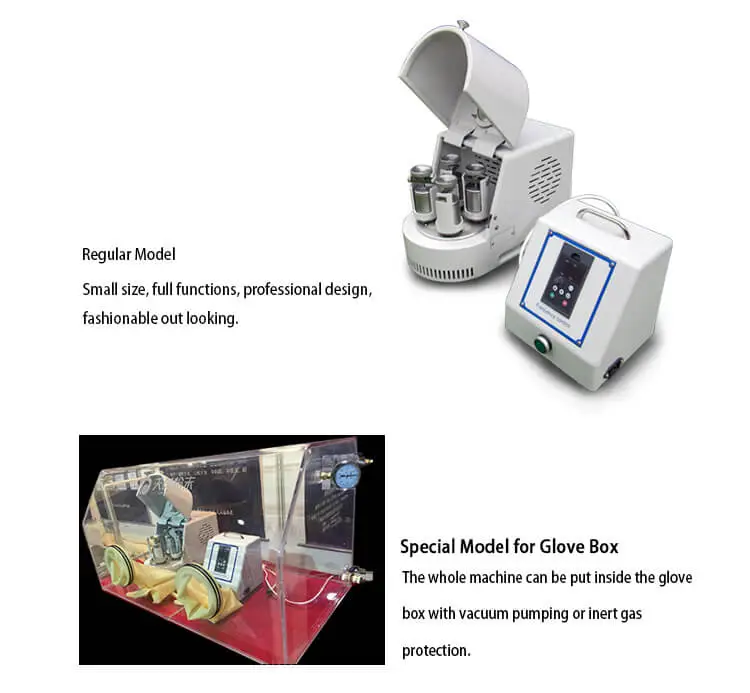

टेनकैन सुपर मिनी साइज प्लेनेटरी बॉल मिल दो प्रकारों में उपलब्ध है: ग्लव बॉक्स प्रकार की प्लेनेटरी बॉल मिल (मॉडल XQM-0.2S) और पारंपरिक प्रकार की प्लेनेटरी बॉल मिल (मॉडल XQM-0.2)। XQM-0.2S (ग्लव बॉक्स विशेष प्रकार) को वैक्यूम या अक्रिय गैस सुरक्षा के लिए ग्लव बॉक्स के अंदर रखा जा सकता है। यह ग्राहकों के उत्पाद पीसने और सामग्री अनुसंधान के लिए उपयोग के दायरे को काफी हद तक बढ़ाता है। इस प्रकार की प्लेनेटरी बॉल मिल (XQM-0.2S) कुछ विशेष सामग्रियों को पीसने में सक्षम है जिन्हें सामान्य वातावरण में नहीं पीसा जा सकता है।
अवलोकन
सुपर प्लेनेटरी बॉल मिल उच्च तकनीक वाले पदार्थों के मिश्रण, बारीक पिसाई, नमूना निर्माण, नए उत्पाद विकास और छोटे पैमाने पर उत्पादन के लिए एक आवश्यक उपकरण है। टेनकैन प्लेनेटरी बॉल मिल का आकार छोटा, दक्षता उच्च और शोर कम होता है, जो इसे अनुसंधान एवं विकास केंद्रों, विश्वविद्यालयों और उद्यमों की प्रयोगशालाओं के लिए आदर्श उपकरण बनाता है, जहाँ से नमूने प्राप्त किए जा सकते हैं (प्रत्येक प्रयोग में एक साथ चार नमूने प्राप्त किए जा सकते हैं)। इसे ग्लोव बॉक्स में रखा जा सकता है और ग्लोव बॉक्स के अंदर निर्वात या अक्रिय गैस वातावरण में किसी भी पदार्थ को पीसा जा सकता है।
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल मिश्रण, बारीक पिसाई, नमूना तैयार करने, नए उत्पाद विकास और उच्च-तकनीकी सामग्रियों के छोटे बैच उत्पादन के लिए एक आवश्यक उपकरण है। हमारी प्लेनेटरी बॉल मिल आकार में छोटी, कार्यक्षमता में पूर्ण, दक्षता में उच्च और शोर रहित है। यह वैज्ञानिक अनुसंधान इकाइयों, विश्वविद्यालयों और उद्यम प्रयोगशालाओं के लिए अनुसंधान नमूने प्राप्त करने हेतु एक आदर्श उपकरण है (आप एक ही समय में प्रत्येक बैच से चार नमूने प्राप्त कर सकते हैं)। इस प्रकार की सुपर मिनी आकार की प्लेनेटरी बॉल मिल को ग्लव बॉक्स में रखने के लिए डिज़ाइन किया गया है और आप इस मशीन का उपयोग अक्रिय गैस वातावरण (नाइट्रोजन या आर्गन) में कुछ विशेष सामग्रियों को पीसने के लिए कर सकते हैं।
काम करने का सिद्धांत
सुपरप्लेनेटरी बॉल मिल में एक ही टर्नटेबल पर चार बॉल ग्राइंडिंग टैंक लगे होते हैं। टर्नटेबल के घूमने पर टैंक की धुरी प्लेनेटरी गति करती है, जिससे टैंक के अंदर मौजूद बॉल और सैंपल तेज गति से टकराते हैं और अंततः पाउडर में बदल जाते हैं। इस मिल से विभिन्न प्रकार की सामग्रियों को शुष्क या गीली विधि से पीसा जा सकता है। पिसे हुए पाउडर का न्यूनतम कण आकार 0.1µm तक हो सकता है।
विशेषता/लाभ
टेनकैन प्लेनेटरी बॉल मिल का खोल मोटी स्टील प्लेट से वेल्ड किया गया है, जो उच्च शक्ति, प्रभाव प्रतिरोध, विरूपण प्रतिरोध, उत्कृष्ट कारीगरी, मजबूत और आकर्षक रूप प्रदान करता है। यांत्रिक पुर्जों की सामग्री को हीट ट्रीटमेंट प्रक्रिया और न्यूमेरिकल कंट्रोल प्रोसेसिंग तकनीक द्वारा सावधानीपूर्वक संसाधित किया जाता है। गियर बॉक्स में अर्ध-सीलबंद ग्रूव एम्बेडेड संरचना का उपयोग किया गया है, और ड्राइवगियर घिसाव-प्रतिरोधी सटीक गियर से बना है। मशीन फ्रेम और संरचना को डिजाइन में पूरी तरह से ध्यान में रखा गया है ताकि बॉल मिल का संचालन लंबे समय तक और उच्च भार की स्थिति में स्थिर, सुरक्षित और विश्वसनीय हो, और मशीन के संचालन में शोर को प्रभावी ढंग से कम किया जा सके। तरल तेल स्व-स्नेहन उपकरण कम शोर और उच्च तीव्रता के साथ डिजाइन किया गया है, और आसान प्रतिस्थापन के लिए इसमें तरल तेल स्तर मीटर लगा है। माइक्रो-कंप्यूटर टच स्क्रीन के साथ, मशीन का संचालन सुविधाजनक हो जाता है, इंटरफ़ेस अधिक सरल और सहज है, जिससे आगे और पीछे की ओर बारी-बारी से नियंत्रण आसानी से किया जा सकता है। इसमें टाइमिंग और पावर-ऑफ मेमोरी की सुविधा भी है।
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल (ग्लव बॉक्स टाइप) के फायदे
1.गियर ट्रांसमिशन की स्थिर घूर्णन गति प्रयोग की स्थिरता और पुनरावृत्ति सुनिश्चित करती है।
2. इस मशीन में ग्रहीय गति सिद्धांत को अपनाया गया है, जिसमें उच्च गति, अधिक ऊर्जा, उच्च दक्षता और सूक्ष्म कण आकार जैसी विशेषताएं हैं।
3. एक समय में विभिन्न आकारों और विभिन्न सामग्रियों से चार पाउडर नमूने तैयार किए जा सकते हैं।
4. मशीन को आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, आप अपेक्षित प्रायोगिक परिणाम के अनुसार आदर्श घूर्णन गति निर्धारित कर सकते हैं। कनवर्टर में मोटर की सुरक्षा के लिए अंडर-वोल्टेज और ओवर-करंट डिवाइस लगे हैं।
5. प्लेनेटरी बॉल मिल में टाइमिंग के साथ पावर ऑफ, सेल्फ-टाइमिंग फॉरवर्ड और रिवर्सल रोटेटिंग की सुविधा है। आप प्रायोगिक आवश्यकताओं के अनुसार एकतरफा दिशा, बारी-बारी से, क्रमानुसार, समय सेटिंग जैसे किसी भी ऑपरेशन मोड का चयन कर सकते हैं, जिससे पीसने की दक्षता में सुधार होता है।
6. XQM-2S की तकनीकी विशेषताएं: छोटा आकार, अधिक कार्यक्षमता, कम गुरुत्वाकर्षण केंद्र, स्थिर प्रदर्शन, कॉम्पैक्ट संरचना, आसान संचालन, विश्वसनीय सुरक्षा, कम शोर, कम हानि।
डाटा शीट
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल के तकनीकी पैरामीटर
| चलाने का तरीका | गियर ड्राइव या बेल्ट ड्राइव |
| ऑपरेशन मोड | प्रत्येक पिसाई के लिए दो या चार पिसाई के जार का उपयोग किया जा सकता है। |
| अधिकतम भार क्षमता | प्रत्येक जार की मात्रा का 1/3 से कम |
| कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम | |
| सामग्री का फ़ीड आकार | नरम और कुरकुरी सामग्री ≤ 10 मिमी |
| अन्य कठोर सामग्री ≤ 3 मिमी | |
| आउटपुट ग्रैन्यूल | सबसे छोटी ग्रैन्युलैरिटी 0.1μm तक प्राप्त की जा सकती है |
| घूर्णन गति अनुपात | 1/2 |
| अधिकतम निरंतर परिचालन समय | 72 घंटे |
| मिल जार बनाने के लिए उपलब्ध सामग्री | 304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, |
| एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड |
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल के लिए पैरामीटर
| मॉडल नं। | वोल्टेज (वी) |
Power (डब्ल्यू) |
क्रांति गति (आरपीएम) |
घुमाएँ गति (आरपीएम) |
आयाम (मिमी) |
निवल भार (किलोग्राम) |
| एक्सक्यूएम-0.2एस | 110V या 220V | 90 | 60-580 | 120-1160 | 250 * 425 * 280 | 24 |
| एक्सक्यूएम-0.2 | 110 या 220 वोल्ट | 90 | 60-580 | 120-1160 | 220 * 410 * 270 | 24 |
टिप्पणी: 1. वैकल्पिक वोल्टेज: 110/50 हर्ट्ज़, 110 वोल्ट/60 हर्ट्ज़, 220 वोल्ट/50 हर्ट्ज़;
2.XQM-0.2S को एक इलेक्ट्रिक कंट्रोल बॉक्स से लैस किया जाना चाहिए;
3.XQM-0.2 में कोई इलेक्ट्रिक बॉक्स नहीं है।
मिलान योग्य सहायक उपकरण
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल के तकनीकी पैरामीटर
| चलाने का तरीका | गियर ड्राइव या बेल्ट ड्राइव |
| ऑपरेशन मोड | प्रत्येक पिसाई के लिए दो या चार पिसाई के जार का उपयोग किया जा सकता है। |
| अधिकतम भार क्षमता | प्रत्येक जार की मात्रा का 1/3 से कम |
| कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम | |
| सामग्री का फ़ीड आकार | नरम और कुरकुरी सामग्री ≤ 10 मिमी |
| अन्य कठोर सामग्री ≤ 3 मिमी | |
| आउटपुट ग्रैन्यूल | सबसे छोटी ग्रैन्युलैरिटी 0.1μm तक प्राप्त की जा सकती है |
| घूर्णन गति अनुपात | 1/2 |
| अधिकतम निरंतर परिचालन समय | 72 घंटे |
| मिल जार बनाने के लिए उपलब्ध सामग्री | 304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, |
| एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड |
टेनकैन सुपर मिनी प्लेनेटरी बॉल मिल के लिए पैरामीटर
| मॉडल नं। | वोल्टेज (वी) |
Power (डब्ल्यू) |
क्रांति गति (आरपीएम) |
घुमाएँ गति (आरपीएम) |
आयाम (मिमी) |
निवल भार (किलोग्राम) |
| एक्सक्यूएम-0.2एस | 110V या 220V | 90 | 60-580 | 120-1160 | 250 * 425 * 280 | 24 |
| एक्सक्यूएम-0.2 | 110 या 220 वोल्ट | 90 | 60-580 | 120-1160 | 220 * 410 * 270 | 24 |
टिप्पणी: 1. वैकल्पिक वोल्टेज: 110/50 हर्ट्ज़, 110 वोल्ट/60 हर्ट्ज़, 220 वोल्ट/50 हर्ट्ज़;
2.XQM-0.2S को एक इलेक्ट्रिक कंट्रोल बॉक्स से लैस किया जाना चाहिए;
3.XQM-0.2 में कोई इलेक्ट्रिक बॉक्स नहीं है।
