वायु-शीतलन प्लैनेटरी बॉल मिल

अनुप्रयोगों

क्रायोजेनिक प्लैनेटरी बॉल मिल का उपयोग मुख्य रूप से कम तापमान की आवश्यकता वाली सामग्रियों की अतिसूक्ष्म पिसाई के लिए किया जाता है। तरल नाइट्रोजन के कृत्रिम इंजेक्शन द्वारा शीतलन की तुलना में, ठंडी हवा वाली प्लैनेटरी बॉल मिल का संचालन कहीं अधिक आसान और सुविधाजनक है, साथ ही यह लागत-बचत और कम ऊर्जा खपत वाली भी है।

जांच

वीडियो

अवलोकन

क्रायोजेनिक प्लैनेटरी बॉल मिल, प्लैनेटरी मिल और रेफ्रिजरेशन उपकरण का एक संयोजन है। घर्षण या ऊष्माक्षेपी अभिक्रिया के कारण उच्च गति से पीसने के दौरान अधिकांश पदार्थ गर्म हो जाते हैं, जिससे पदार्थों के भौतिक और रासायनिक गुणों में परिवर्तन हो सकता है और पीसने पर नकारात्मक प्रभाव पड़ सकता है। कम तापमान वाली प्लैनेटरी बॉल मिल का उपयोग मुख्य रूप से उन पदार्थों को पीसने की प्रक्रिया में किया जाता है जिनमें तापमान पर कड़ा नियंत्रण आवश्यक होता है।

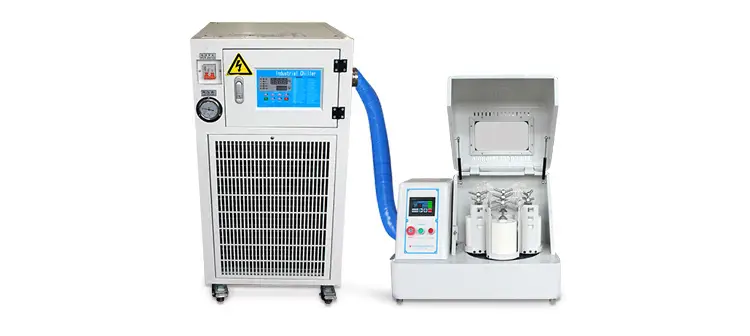

एक्स-14

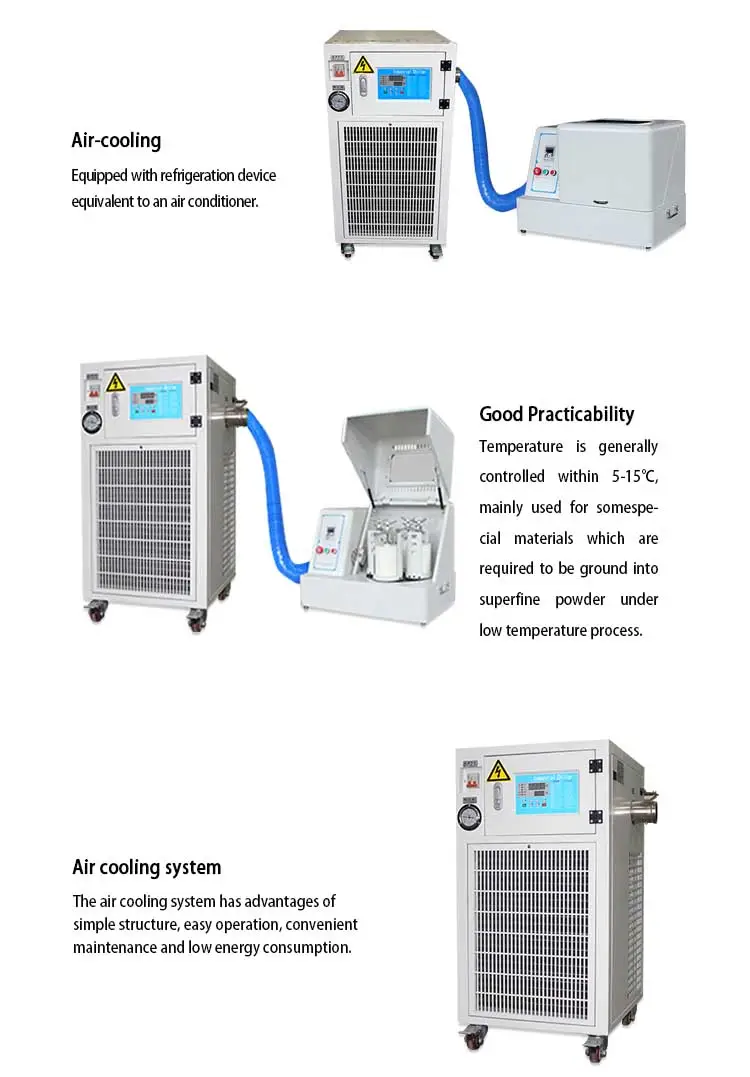

एक्स-2

काम करने का सिद्धांत

क्रायोजेनिक प्लैनेटरी बॉल मिल में एक टर्नटेबल पर चार बॉल ग्राइंडिंग टैंक लगे होते हैं। टर्नटेबल के घूमने पर, टैंक की धुरी प्लैनेटरी गति करती है और टैंकों में मौजूद बॉल तेज़ गति से नमूनों को पीसकर मिलाती हैं। यह उत्पाद विभिन्न सामग्रियों और कण आकार के उत्पादों को शुष्क या गीली विधियों से पीसकर मिश्रित कर सकता है। पिसे हुए पाउडर का न्यूनतम कण आकार 0.1 मिमी तक हो सकता है।

विशेषता/लाभ

क्रायोजेनिक (कम तापमान नियंत्रण) प्लेनेटरी बॉल मिल, प्लेनेटरी मिल और एयर-कूलिंग डिवाइस का एक संयोजन है। एयर-कूलिंग डिवाइस में एयर-कंडीशनिंग कंप्रेस्ड रेफ्रिजरेशन सिद्धांत का उपयोग किया जाता है। पीसने से उत्पन्न ऊष्मा को एयर कूलिंग गैस चक्र द्वारा शीघ्रता से दूर किया जा सकता है। परिवेश के तापमान के अंतर के अनुसार, बॉल-मिलिंग क्षेत्र का तापमान 5-15℃ के बीच नियंत्रित किया जा सकता है। इस प्रकार की बॉल मिल मुख्य रूप से कम तापमान तकनीक की आवश्यकता वाले पदार्थों के लिए अति-सूक्ष्म पीसने के लिए उपयोग की जाती है। एयर-कूलिंग डिवाइस की संरचना सरल, संचालन में आसान, रखरखाव में सुविधाजनक और ऊर्जा की खपत कम होती है।

1. कम तापमान पर अति सूक्ष्म पिसाई की आवश्यकता वाली सामग्रियों के लिए उपयुक्त।
2. सरल संरचना.
3. आसान संचालन।
4. सुविधाजनक रखरखाव.
5. कम ऊर्जा खपत।

डाटा शीट

टेनकैन प्लैनेटरी बॉल मिल का तकनीकी डेटा शीट

चलाने का तरीका	गियर ड्राइव
ऑपरेशन मोड	प्रत्येक पीसने के लिए दो या चार मिल जार का उपयोग किया जा सकता है
सामग्रियों के लिए अधिकतम क्षमता	प्रत्येक जार की मात्रा का 1/3 से कम कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम

फ़ीड का आकार	नरम और कुरकुरे पदार्थ ≤ 10mm अन्य कठोर सामग्री ≤ 3mm

आउटपुट ग्रैन्युलैरिटी	सबसे छोटी ग्रैन्युलैरिटी 0.1μm तक प्राप्त की जा सकती है
घूर्णन गति अनुपात	1:02
अधिकतम निरंतर संचालन समय	72 घंटे
उपलब्ध मिल जार की सामग्री	304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड

टिप्पणी: क्रायोजेनिक प्लैनेटरी बॉल मिल, प्लैनेटरी बॉल मिल और एयर-कूलिंग डिवाइस का संयोजन है, जिसे वर्टिकल प्लैनेटरी बॉल मिल, हॉरिजॉन्टल प्लैनेटरी बॉल मिल और फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के साथ लगाया जा सकता है।

तालिका 1 क्रायोजेनिक प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर

मॉडल नं।	वोल्टेज	Power	घूमने की रफ़्तार	शोर
एक्सक्यूएम-1(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-2(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-4(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-6(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-8(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-10(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-12(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-20(सी)	380V-50Hz	4.0KW	50-430 आरपीएम	65db से कम है
एक्सक्यूएम-40(सी)	380V-50Hz	5.5KW	40-390 आरपीएम	68db से कम है
एक्सक्यूएम-60(सी)	380V-50Hz	7.5KW	40-260 आरपीएम	68db से कम है
एक्सक्यूएम-100(सी)	380V-50Hz	11KW	40-260 आरपीएम	68db से कम है

तालिका 2 क्रायोजेनिक प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर

मॉडल नं।	गति नियंत्रण	निवल भार	नेट आयाम
एक्सक्यूएम-1(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-2(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-4(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-6(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-8(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-10(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-12(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-20(सी)	आवृत्ति नियंत्रण	330kgs	1200 * 750 * 920mm
एक्सक्यूएम-40(सी)	आवृत्ति नियंत्रण	468kgs	1400 * 850 * 1160mm
एक्सक्यूएम-60(सी)	आवृत्ति नियंत्रण	900kgs	1600 * 990 * 1250mm
एक्सक्यूएम-100(सी)	आवृत्ति नियंत्रण	1250kgs	1750 * 1140 * 1330mm

मिलान योग्य सहायक उपकरण

टेनकैन प्लैनेटरी बॉल मिल का तकनीकी डेटा शीट

चलाने का तरीका	गियर ड्राइव
ऑपरेशन मोड	प्रत्येक पीसने के लिए दो या चार मिल जार का उपयोग किया जा सकता है
सामग्रियों के लिए अधिकतम क्षमता	प्रत्येक जार की मात्रा का 1/3 से कम कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम

फ़ीड का आकार	नरम और कुरकुरे पदार्थ ≤ 10mm अन्य कठोर सामग्री ≤ 3mm

आउटपुट ग्रैन्युलैरिटी	सबसे छोटी ग्रैन्युलैरिटी 0.1μm तक प्राप्त की जा सकती है
घूर्णन गति अनुपात	1:02
अधिकतम निरंतर संचालन समय	72 घंटे
उपलब्ध मिल जार की सामग्री	304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड

तालिका 1 क्रायोजेनिक प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर

मॉडल नं।	वोल्टेज	Power	घूमने की रफ़्तार	शोर
एक्सक्यूएम-1(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-2(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-4(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-6(सी)	220V-50Hz	0.75KW	70-670 आरपीएम	60db से कम है
एक्सक्यूएम-8(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-10(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-12(सी)	220V-50Hz	1.5KW	70-580 आरपीएम	60db से कम है
एक्सक्यूएम-20(सी)	380V-50Hz	4.0KW	50-430 आरपीएम	65db से कम है
एक्सक्यूएम-40(सी)	380V-50Hz	5.5KW	40-390 आरपीएम	68db से कम है
एक्सक्यूएम-60(सी)	380V-50Hz	7.5KW	40-260 आरपीएम	68db से कम है
एक्सक्यूएम-100(सी)	380V-50Hz	11KW	40-260 आरपीएम	68db से कम है

तालिका 2 क्रायोजेनिक प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर

मॉडल नं।	गति नियंत्रण	निवल भार	नेट आयाम
एक्सक्यूएम-1(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-2(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-4(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-6(सी)	आवृत्ति नियंत्रण	93kgs	750 * 470 * 564mm
एक्सक्यूएम-8(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-10(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-12(सी)	आवृत्ति नियंत्रण	150kgs	900 * 600 * 640mm
एक्सक्यूएम-20(सी)	आवृत्ति नियंत्रण	330kgs	1200 * 750 * 920mm
एक्सक्यूएम-40(सी)	आवृत्ति नियंत्रण	468kgs	1400 * 850 * 1160mm
एक्सक्यूएम-60(सी)	आवृत्ति नियंत्रण	900kgs	1600 * 990 * 1250mm
एक्सक्यूएम-100(सी)	आवृत्ति नियंत्रण	1250kgs	1750 * 1140 * 1330mm
