पूर्ण दिशात्मक प्लैनेटरी बॉल मिल QXQM 8L
अनुप्रयोगों
हेवी-ड्यूटी फुल-डायरेक्शनल प्लैनेटरी बॉल मिल का व्यापक रूप से भूविज्ञान, खनिज, धातु विज्ञान, इलेक्ट्रॉनिक्स, निर्माण सामग्री, सिरेमिक, रसायन उद्योग, प्रकाश उद्योग, चिकित्सा, पर्यावरण संरक्षण और अन्य विभागों में उपयोग किया जाता है। यह इलेक्ट्रॉनिक सिरेमिक, संरचनात्मक सिरेमिक, चुंबकीय सामग्री, लिथियम कोबाल्ट ऑक्साइड, लिथियम मैंगनेट, उत्प्रेरक, फॉस्फोर, दीर्घकालिक परदीप्ति फॉस्फोर, दुर्लभ पृथ्वी पॉलिशिंग पाउडर, इलेक्ट्रॉनिक ग्लास आदि जैसे कई उत्पादन क्षेत्रों के लिए उपयुक्त है। इसके अलावा, यह पाउडर, फ्यूल सेल, जिंक ऑक्साइड वैरिस्टर, पीजोइलेक्ट्रिक सिरेमिक, नैनोमैटेरियल्स, वेफर सिरेमिक कैपेसिटेंस, एमएलसीसी, थर्मिस्टर (पीटीसी, एनटीसी), जेडएनओ वैरिस्टर, डाइइलेक्ट्रिक सिरेमिक, एल्यूमिना सिरेमिक, जिरकोनिया सिरेमिक, फॉस्फोर पाउडर, जिंक ऑक्साइड पाउडर, कोबाल्ट ऑक्साइड पाउडर, नी-जाइन फेराइट, मैंगनीज-जाइन फेराइट आदि के उत्पादन में भी सहायक है।
वीडियो
अवलोकन

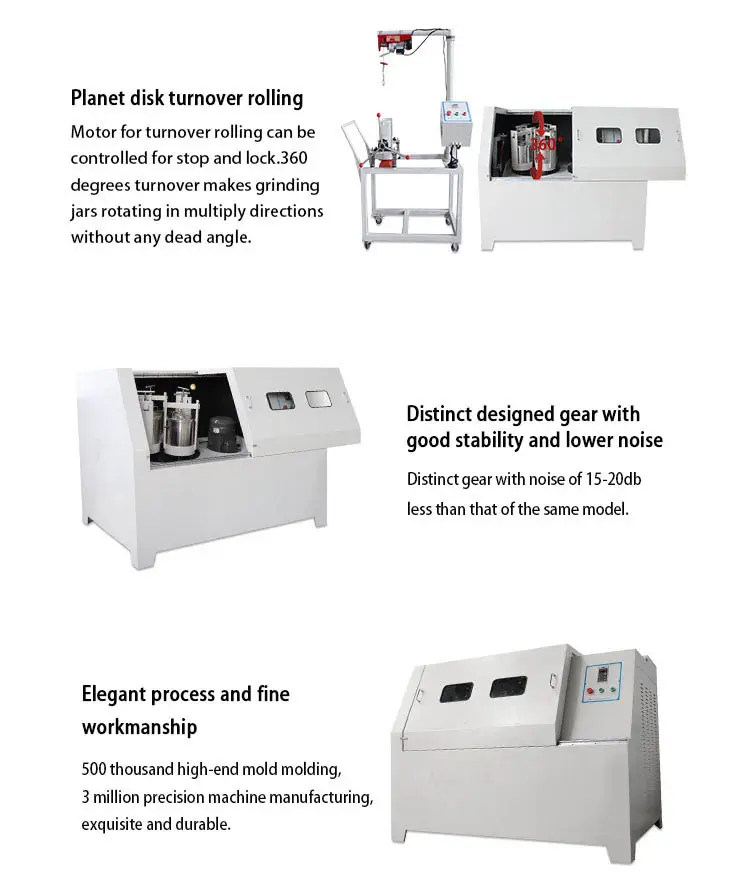

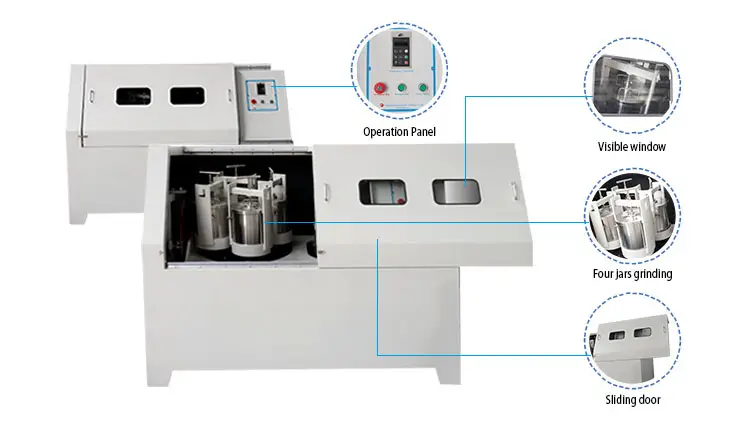

वर्टिकल प्लेनेटरी बॉल मिल के आधार पर, ओमनीडायरेक्शनल प्लेनेटरी बॉल मिल में प्लेनेटरी डिस्क को पलटने की सुविधा जोड़ी गई है। प्लेनेटरी डिस्क और मिल जार प्लेनेटरी गति करते हुए, स्टीरियो स्पेस में 360 डिग्री तक पलट सकते हैं, जिससे बॉल मिल जार की बहु-दिशात्मक और बहु-आयामी गति संभव हो पाती है और गेंदों और सामग्रियों की अव्यवस्थित गति में सुधार होता है। सभी सामग्रियां बिना किसी डेड एंगल के मिल जार के अंदर पीसी जाती हैं, जिससे पिसाई अधिक एकसमान और महीन होती है। इस प्रकार की बॉल मिल जार के तल में धंसने और जार की दीवार से चिपकने जैसी आम समस्याओं का समाधान करती है। हेवी-ड्यूटी फुल-डायरेक्शनल प्लेनेटरी बॉल मिल को प्रयोगशाला प्रकार की फुल-डायरेक्शनल प्लेनेटरी बॉल मिल के आधार पर स्लाइडिंग डोर के साथ बड़े बैच उत्पादन के लिए डिज़ाइन किया गया है। इस प्रकार की मशीन को एकीकृत डिज़ाइन वाले सपोर्ट लिफ्टिंग और फीडिंग उपकरणों के साथ जोड़ा जा सकता है। फीडिंग उपकरण में सरल और सुविधाजनक संचालन के लिए वाइब्रेटिंग स्क्रीनिंग और डिस्चार्जिंग तकनीक शामिल है। इससे मिल जार को उठाना, उतारना और लोड करना आसान और तेज़ हो जाता है, श्रम की तीव्रता कम होती है और उत्पादन क्षमता में सुधार होता है।
काम करने का सिद्धांत
QXQM श्रृंखला की प्लेनेटरी बॉल मिल में एक डिस्क पर चार बॉल ग्राइंडिंग टैंक लगे होते हैं। जब डिस्क घूमती है, तो मिल पॉट अपनी धुरी पर घूमते हुए 360 डिग्री का चक्कर लगाते हैं। टैंकों में मौजूद बॉल तेज गति से नमूनों को पीसते और मिलाते हैं। यह मिल विभिन्न सामग्रियों और कण आकार के उत्पादों को शुष्क या गीली विधियों से पीसकर मिश्रित कर सकती है। पीसे गए नमूनों का न्यूनतम कण आकार 0.1 माइक्रोमीटर तक छोटा हो सकता है। इसका व्यापक रूप से भूविज्ञान, खनन, धातु विज्ञान, इलेक्ट्रॉनिक्स, निर्माण सामग्री, सिरेमिक, रासायनिक इंजीनियरिंग, हल्के उद्योग, चिकित्सा, पर्यावरण संरक्षण आदि क्षेत्रों में उपयोग किया जाता है। इसका व्यापक रूप से भूविज्ञान, खनन, धातु विज्ञान, इलेक्ट्रॉनिक्स, निर्माण सामग्री, सिरेमिक, रासायनिक अभियांत्रिकी, हल्के उद्योग, चिकित्सा, पर्यावरण संरक्षण आदि क्षेत्रों में उपयोग किया जाता है।
विशेषता/लाभ
1. गियर ट्रांसमिशन की स्थिर घूर्णन गति प्रयोग की स्थिरता और दोहराव सुनिश्चित करती है।
2. मशीन में ग्रहीय गति सिद्धांत को अपनाया गया है, जिसमें उच्च गति, बड़ी ऊर्जा, उच्च दक्षता, छोटी ग्रैन्युलैरिटी है।
3. एक समय में विभिन्न आकारों और विभिन्न सामग्रियों से चार पाउडर नमूने तैयार किए जा सकते हैं।
4. मशीन आवृत्ति कनवर्टर द्वारा नियंत्रित होती है, आप अपेक्षित प्रयोगात्मक परिणाम के अनुसार आदर्श घूर्णन गति चुन सकते हैं। मोटर की सुरक्षा के लिए कनवर्टर में कम वोल्टेज और अधिक धारा के लिए उपकरण लगे होते हैं।
5. प्लैनेटरी बॉल मिल में टाइमिंग पावर ऑफ, सेल्फ-टाइमिंग फॉरवर्ड और रिवर्सल रोटेटिंग जैसे कार्य होते हैं। आप प्रयोगात्मक आवश्यकताओं के अनुसार एक-तरफ़ा दिशा, प्रत्यावर्तन, अनुक्रम, समय सेटिंग जैसे किसी भी संचालन मोड को स्वतंत्र रूप से चुन सकते हैं, ताकि पीसने की दक्षता में सुधार हो सके।
6. टेनकन बॉल मिल की तकनीकी विशेषताएं: गुरुत्वाकर्षण का निम्न केंद्र, स्थिर प्रदर्शन, कॉम्पैक्ट संरचना, आसान संचालन, विश्वसनीय सुरक्षा, कम शोर, छोटा नुकसान।
7. मशीन के चलने के दौरान सुरक्षा कवर खुलने पर सुरक्षा दुर्घटना को रोकने के लिए मशीन पर सुरक्षा स्विच लगाया गया है।
बॉल मिल के बाहरी आवरण का पेशेवर डिज़ाइन और औद्योगिक मॉडलिंग, साथ ही लीन मैन्युफैक्चरिंग तकनीक, मशीन को उत्कृष्ट और उत्तम बनाती है। मशीन में लगे पुर्जों के निर्माण के लिए सीएनसी प्रोसेसिंग तकनीक का उपयोग किया गया है, और उच्च गति पर बॉल मिल के सुचारू, सुरक्षित और कम शोर वाले संचालन को सुनिश्चित करने के लिए ट्रांसमिशन गियर में विशेष सामग्री से बने सटीक गियर चुने गए हैं। ओवरटर्निंग मोटर में ब्रेक लॉकिंग की सुविधा है, जो किसी भी कोण पर ओवरटर्न को रोक सकती है, जिससे यह सुरक्षित और विश्वसनीय है। माइक्रो-कंप्यूटर की टच स्क्रीन के कारण बॉल मिल का संचालन आसान है, क्योंकि इसका इंटरफ़ेस सरल और सहज है। इस प्रकार की बॉल मिल आगे और पीछे की ओर बारी-बारी से चलने की सुविधा प्रदान करती है, और इसमें टाइमिंग और पावर-ऑफ मेमोरी की सुविधा भी है।
डाटा शीट
तालिका 3 में टेनकैन फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के लिए हेवी-ड्यूटी फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के तकनीकी मापदंडों को दर्शाया गया है।
| चलाने का तरीका | गियर ड्राइव |
| ऑपरेशन मोड | प्रत्येक पीसने के लिए दो या चार मिल जार का उपयोग किया जा सकता है |
| सामग्रियों के लिए अधिकतम क्षमता | प्रत्येक जार की मात्रा का 1/3 से कम कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम |
| फ़ीड का आकार | नरम और कुरकुरे पदार्थ ≤ 10mm अन्य कठोर सामग्री ≤ 3mm |
| आउटपुट ग्रैन्युलैरिटी | सबसे छोटी ग्रैन्युलैरिटी 0.1μm तक प्राप्त की जा सकती है |
| घूर्णन गति अनुपात | 1:02 |
| अधिकतम निरंतर संचालन समय | 72 घंटे |
| उपलब्ध मिल जार की सामग्री | 304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड |
तालिका 1: टेनकैन हेवी-ड्यूटी फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के लिए पैरामीटर
| मॉडल नं। | विशेष विवरण | मिलान योग्य आकार मिल जार का |
मिलान की गई मात्रा | मिलान योग्य आकार वैक्यूम मिल जार का |
| क्यूएक्सक्यूएम-20 | 20L | 2L-5L | 4 पीसी | 1L-4L |
| क्यूएक्सक्यूएम-40 | 40L | 4L-10L | 4 पीसी | 2L-5L |
तालिका 2: टेनकैन हेवी-ड्यूटी फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर
| मॉडल नं। | वोल्टेज | Power | घूमने की रफ़्तार | शोर |
| क्यूएक्सक्यूएम-20 | 380V-50Hz | 4.0KW | 50-430 आरपीएम | 65db से कम है |
| क्यूएक्सक्यूएम-40 | 380V-50Hz | 5.5KW | 40-390 आरपीएम | 65db से कम है |
तालिका 3: टेनकैन हेवी-ड्यूटी फुल-डायरेक्शनल प्लैनेटरी बॉल मिल के लिए तकनीकी पैरामीटर
| मॉडल नं। | गति नियंत्रण | निवल भार | नेट आयाम |
| क्यूएक्सक्यूएम-20 | आवृत्ति नियंत्रण | 1150kgs | 1700 * 1210 * 1300mm |
| क्यूएक्सक्यूएम-40 | आवृत्ति नियंत्रण | 1400kgs | 1900 * 1450 * 1480mm |
