क्षैतिज ग्रहीय बॉल मिल (हल्का प्रकार)
अनुप्रयोगों
WXQM सीरीज की प्लेनेटरी बॉल मिल में चार बॉल ग्राइंडिंग टैंक लगे हैं।
एक टर्नटेबल पर। जब टर्नटेबल घूमता है, तो टैंक की धुरी भी घूमती है।
ग्रहों की गति और टैंकों में मौजूद गेंदें नमूनों को पीसती और मिलाती हैं।
तेज गति से चलने में सक्षम। यह उत्पाद विभिन्न उत्पादों को पीस और मिला सकता है।
विभिन्न सामग्रियों और कण आकार के शुष्क या गीले तरीकों से। न्यूनतम
पिसे हुए उत्पादों का कण आकार 0.1 माइक्रोन जितना छोटा हो सकता है (अर्थात)
1.0×10-4 मिमी)।
वीडियो
अवलोकन
WXQM सीरीज़ की प्लेनेटरी बॉल मिल में एक टर्नटेबल पर चार बॉल ग्राइंडिंग टैंक लगे होते हैं। टर्नटेबल के घूमने पर टैंक की धुरी प्लेनेटरी गति करती है और टैंकों में मौजूद बॉल तेज़ गति से नमूनों को पीसकर मिलाती हैं। यह मिल विभिन्न सामग्रियों और कण आकार के उत्पादों को शुष्क या गीली विधियों से पीसकर मिश्रित कर सकती है। पिसे हुए उत्पादों का न्यूनतम कण आकार 0.1 माइक्रोन (यानी 1.0×10⁻⁴ मिमी) तक हो सकता है।
काम करने का सिद्धांत
प्लेनेटरी बॉल मिल में एक ही टर्नटेबल पर चार बॉल ग्राइंडिंग टैंक लगे होते हैं। टर्नटेबल के घूमने पर टैंक की धुरी प्लेनेटरी गति करती है, जिससे टैंक के अंदर मौजूद बॉल और सैंपल तेज गति से टकराते हैं और अंततः पाउडर में बदल जाते हैं। इस मिल से विभिन्न प्रकार की सामग्रियों को शुष्क या गीली विधि से पीसा जा सकता है। पिसे हुए पाउडर का न्यूनतम कण आकार 0.1 माइक्रोमीटर तक हो सकता है।

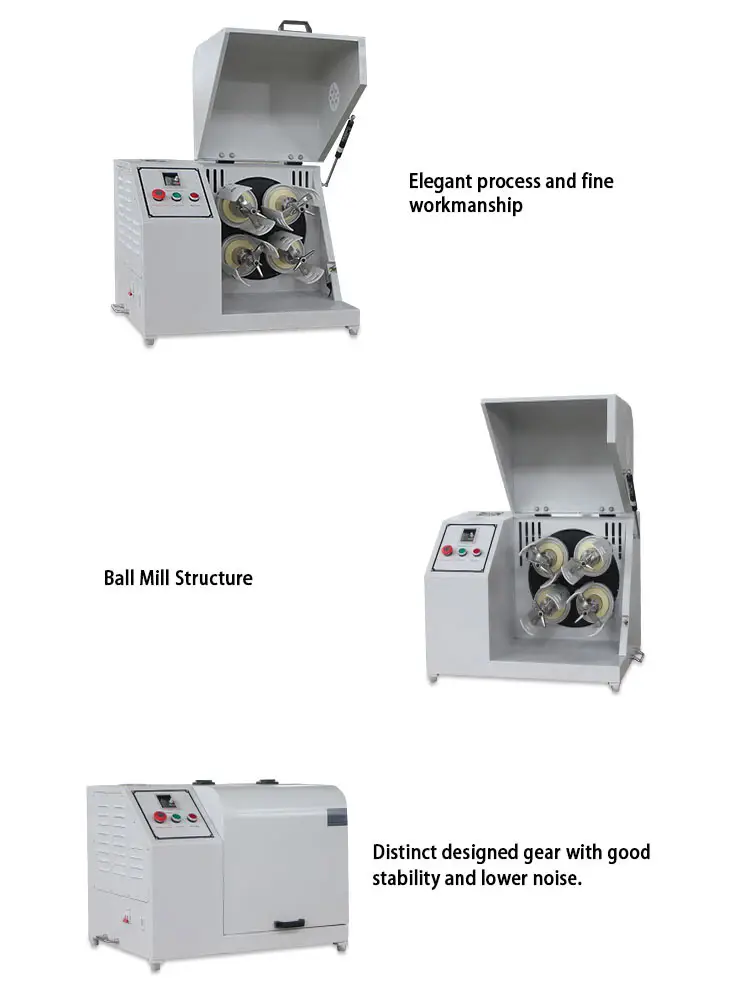

विशेषता/लाभ
1. आसान संचालन।
2. कम शोर वाला अनोखा गियर।
3. चक्की के बर्तन की क्षैतिज संरचना सामग्री को नीचे बैठने से रोकती है।
प्रयोगशाला क्षैतिज ग्रहीय बॉल मिल के लाभ
1. गियर ट्रांसमिशन की स्थिर घूर्णन गति प्रयोग की स्थिरता और दोहराव सुनिश्चित करती है।
2. मशीन में ग्रहीय गति सिद्धांत को अपनाया गया है, जिसमें उच्च गति, बड़ी ऊर्जा, उच्च दक्षता, छोटी ग्रैन्युलैरिटी है।
3. एक समय में विभिन्न आकारों और विभिन्न सामग्रियों से चार पाउडर नमूने तैयार किए जा सकते हैं।
4. मशीन को आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है; आप अपेक्षित प्रायोगिक परिणाम के अनुसार आदर्श घूर्णन गति का चयन कर सकते हैं। मोटर की सुरक्षा के लिए कनवर्टर में अंडर-वोल्टेज और ओवर-करंट सुरक्षा उपकरण लगे हैं।
5. प्लेनेटरी बॉल मिल में टाइमिंग पावर ऑफ, सेल्फ-टाइमिंग फॉरवर्ड और रिवर्सल रोटेटिंग के फंक्शन होते हैं। आप प्रयोग की आवश्यकताओं के अनुसार एकतरफा दिशा, बारी-बारी से, क्रमानुसार और टाइमिंग जैसे किसी भी ऑपरेशन मोड को चुन सकते हैं, जिससे पीसने की दक्षता में सुधार हो सके।
6. टेनकन बॉल मिल की तकनीकी विशेषताएं: गुरुत्वाकर्षण का निम्न केंद्र, स्थिर प्रदर्शन, कॉम्पैक्ट संरचना, आसान संचालन, विश्वसनीय सुरक्षा, कम शोर, छोटा नुकसान।
7. मशीन के चलने के दौरान सुरक्षा कवर खुलने पर सुरक्षा दुर्घटना को रोकने के लिए मशीन पर सुरक्षा स्विच लगाया गया है।
डाटा शीट
| क्षैतिज ग्रहीय बॉल मिल की तकनीकी विशेषताएं | |
| चलाने का तरीका | गियर ड्राइव और बेल्ट ड्राइव |
| ऑपरेशन मोड | प्रत्येक पीसने के लिए दो या चार मिल जार का उपयोग किया जा सकता है |
| अधिकतम लोड क्षमता | प्रत्येक जार की मात्रा का 1/3 से कम कुल अधिकतम क्षमता: कुल जार मात्रा का 1/3 से कम |
| भोजन आकार | मिट्टी की मात्रा ≤10 मिमी, अन्य सामग्री ≤3 मिमी |
| आउटपुट ग्रैन्युलैरिटी | सबसे छोटा कण 0.1 μm तक पहुँचता है। |
| घूर्णन गति अनुपात | 1/2 |
| अधिकतम निरंतर संचालन समय | 72hours |
| गति नियंत्रण के वैकल्पिक तरीके | आवृत्ति कनवर्टर और स्वचालित समय नियंत्रण |
| जार की सामग्री | 304 स्टेनलेस स्टील, 316l स्टेनलेस स्टील, ज़िरकोनिया, नायलॉन, पीयू, एल्युमिना सिरेमिक (कोरंडम), PTFE, एगेट, टंगस्टन कार्बाइड |
तालिका 1 प्रयोगशाला क्षैतिज ग्रहीय बॉल मिल के लिए तकनीकी पैरामीटर
| मॉडल नं। | विशेष विवरण | मिलान योग्य आकार मिल जार का | मिलान की गई मात्रा | मिलान योग्य आकार वैक्यूम मिल जार का |
| डब्ल्यूएक्सक्यूएम-0.4 | 0.4L | 50ml, 100ml | 4 पीसी | 50ml |
| डब्ल्यूएक्सक्यूएम-1 | 1.0L | 50 मि.ली., 100 मि.ली., 250 मि.ली. | 4 पीसी | 50 मिली. 100 मिली. |
| डब्ल्यूएक्सक्यूएम-2 | 2.0L | 50ml-500ml | 4 पीसी | 50 मि.ली., 100 मि.ली., 250 मि.ली. |
| डब्ल्यूएक्सक्यूएम-4 | 4.0L | 250ml-1000ml | 4 पीसी | 50ml-500ml |
| डब्ल्यूएक्सक्यूएम-6 | 6.0L | 1L-1.5L | 4 पीसी | 50ml-750ml |
तालिका 2 प्रयोगशाला क्षैतिज ग्रहीय बॉल मिल के लिए तकनीकी पैरामीटर
| मॉडल नं। | वोल्टेज | Power | घूमने की रफ़्तार | शोर |
| डब्ल्यूएक्सक्यूएम-0.4 | 220V-50Hz | 0.75KW | 70-670 आरपीएम | 58db से कम है |
| डब्ल्यूएक्सक्यूएम-1 | 220V-50Hz | 0.75KW | 70-670 आरपीएम | 60db से कम है |
| डब्ल्यूएक्सक्यूएम-2 | 220V-50Hz | 0.75KW | 70-670 आरपीएम | 60db से कम है |
| डब्ल्यूएक्सक्यूएम-4 | 220V-50Hz | 0.75KW | 70-670 आरपीएम | 60db से कम है |
| डब्ल्यूएक्सक्यूएम-6 | 220V-50Hz | 0.75KW | 70-670 आरपीएम | 60db से कम है |
तालिका 3 प्रयोगशाला क्षैतिज ग्रहीय बॉल मिल के लिए तकनीकी पैरामीटर
| मॉडल नं। | गति नियंत्रण | निवल भार | नेट आयाम |
| डब्ल्यूएक्सक्यूएम-0.4 | आवृत्ति नियंत्रण | 86kgs | 700 * 510 * 570mm |
| डब्ल्यूएक्सक्यूएम-1 | आवृत्ति नियंत्रण | 86kgs | 700 * 510 * 570mm |
| डब्ल्यूएक्सक्यूएम-2 | आवृत्ति नियंत्रण | 86kgs | 700 * 510 * 570mm |
| डब्ल्यूएक्सक्यूएम-4 | आवृत्ति नियंत्रण | 86kgs | 700 * 510 * 570mm |
| डब्ल्यूएक्सक्यूएम-6 | आवृत्ति नियंत्रण | 86kgs | 700 * 510 * 570mm |
